揭秘！第三代半导体：引领科技革命的神秘力量

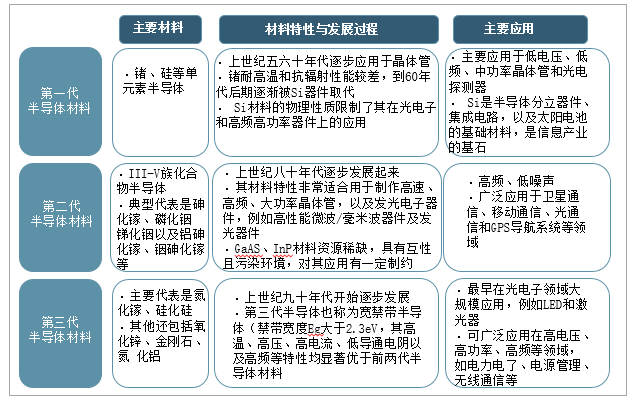

什么是第三代半导体？

第三代半导体是指以氮化镓（GaN）、碳化硅（SiC）和氧化锌（ZnO）等为代表的宽禁带半导体材料。与传统的硅（Si）和锗（Ge）半导体相比，第三代半导体具有更高的热导率、更高的击穿场强、更大的禁带宽度等优异性能。

第三代半导体的应用领域

由于第三代半导体具有独特的物理特性，它们在高温、高频、大功率等极端环境下表现出色。因此，第三代半导体在5G通信、新能源汽车、智能电网、航空航天等领域具有广泛的应用前景。

氮化镓（GaN）技术

氮化镓是一种宽禁带半导体材料，具有高电子饱和速度、高击穿电场和高热导率等特点。氮化镓技术的应用包括快充充电器、LED照明、激光雷达等。

碳化硅（SiC）技术

碳化硅是一种宽禁带半导体材料，具有高临界击穿场强、高热导率和高电子饱和漂移速度等特点。碳化硅技术的应用包括电动汽车、太阳能逆变器、风电变流器等。

随着科技的不断发展，第三代半导体的应用前景将越来越广阔。未来，第三代半导体有望在以下领域取得突破性进展：

5G通信：氮化镓和碳化硅等材料在高频通信领域具有优异的表现，将助力5G通信技术的快速发展。

新能源汽车：碳化硅等材料的高耐压和低损耗特性，将助力新能源汽车实现更长的续航里程和更快的充电速度。

智能电网：第三代半导体在智能电网领域的应用，将有助于提高电网的稳定性和能效。

航空航天：第三代半导体的高温、高可靠性和高功率特性，将助力航空航天领域的科技创新。
